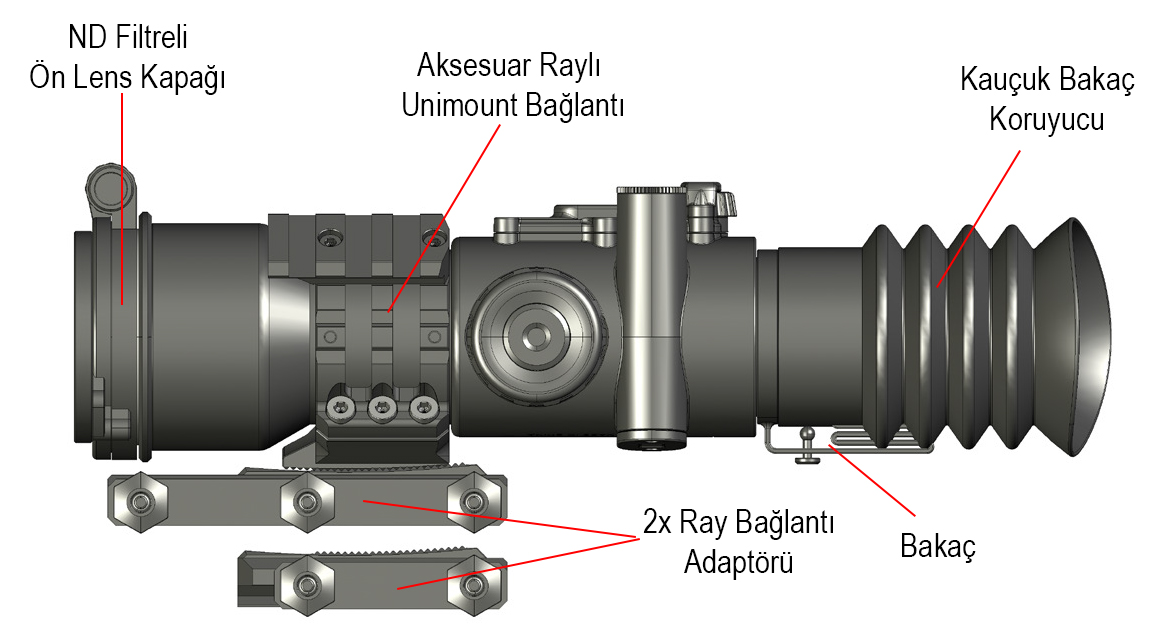

Montaj Bilgileri:

Hibrit Tüfek Dürbünü, eğimi ayarlanabilir bir dizi montaj parçasıyla birlikte sunulur. Ayarlanabilir montajlar, atıcının dürbünün eğim açısını belirlemesine olanak tanır, bu da retikülün optik sistemde merkezde kalmasını sağlar ve yükselme hareketinin asla bitmemesini sağlar. Montaj MOA (Açı Dakikası) cinsinden işaretlenmiştir. Dürbün montaj aparatı önceden takılmış olarak gelir ve "0" eğime ayarlanır. Bu ayar önemlidir, çünkü tüfek dürbününü hedefiniz ile kabaca hizalamanıza ve retikülün yansıtılacağı "tuvali" ortalamanıza olanak sağlar.

Montaj Parçasındaki Eğimi Ayarlamak İçin:

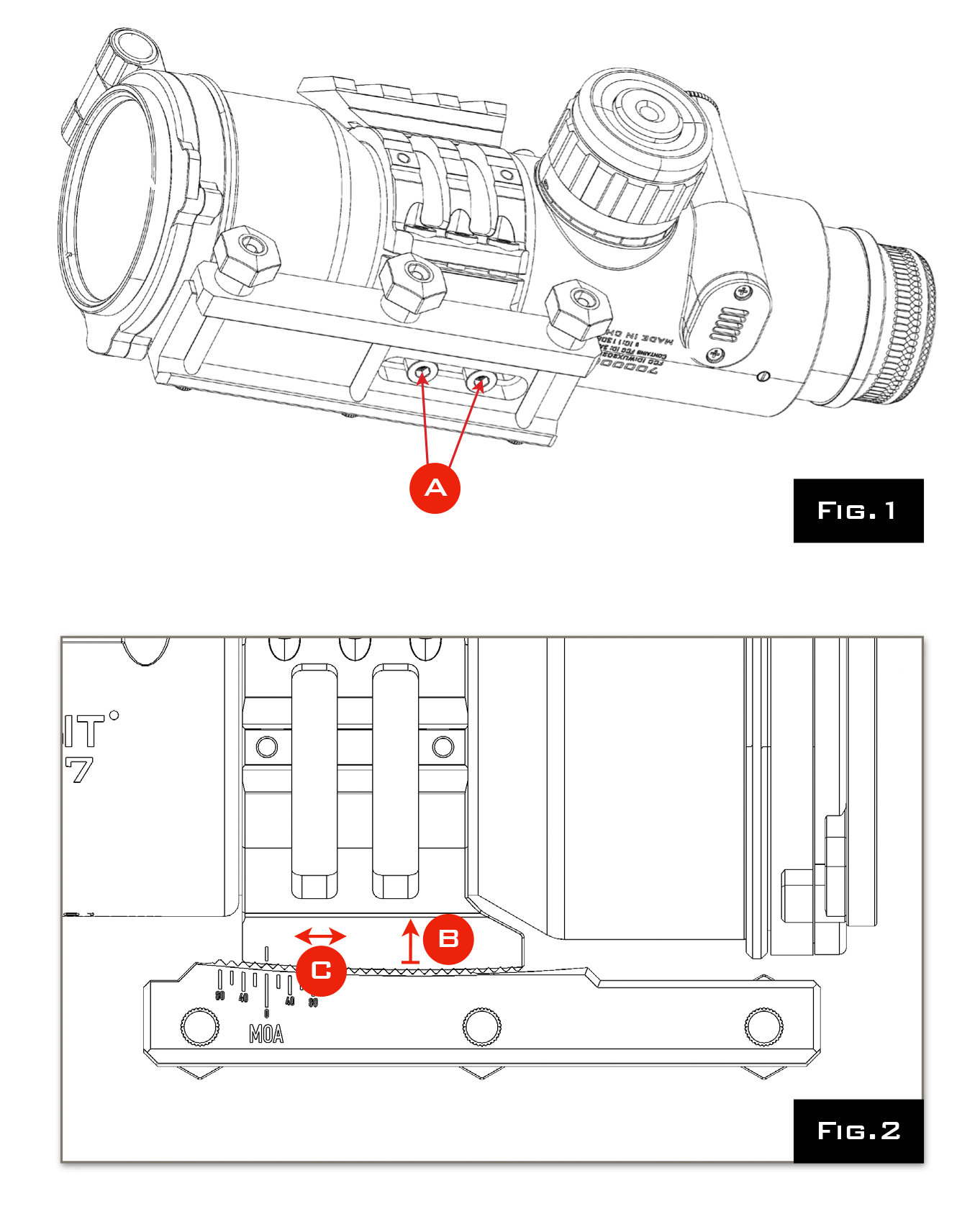

• Vidaları (Fig.1, Konum A), üst montajın kaldırılıp yeniden konumlandırılmasına yetecek kadar gevşetin.
• (Fig.2, B,C) - İstediğiniz eğimi elde ettiğinizde iki vidayı tekrar yerine sıkın.

Vidaları sıkarken aşırı güç uygulamayın ve yüzeyi soymamaya dikkat edin. Vidalardaki tork yaklaşık 2 ft.lb (2,7 Nm) olmalıdır, ASLA 5 ft.lb'den (6,8 Nm) 'den FAZLA TORK UYGULAMAYIN, çünkü bu montaj parçasına zarar verecektir.

Tabanın Picatinny Rayına Montajı:

Taban Somunlarını gevşetin ve çapraz cıvataların ray yuvalarına doğru şekilde oturduğundan emin olarak montajı raya takın. Göz mesafesinin doğru olup olmadığını kontrol etmek için tüfeği omuzlayın ve montaj konumunu buna göre ayarlayın. 13 mm veya 1/2" Soket kullanarak somunları 50 inç lb'ye (5,7 Nm) kadar sıkın.

Ring Vidaların Montajı:

1.  Tüfek dürbününü tüfeğinize takarken, üst vidaları sıkmadan önce montaj parçasının tüfeğe sağlam bir şekilde takıldığından emin olun.
2. Dürbünü dengelemek için ekranın içindeki yerleşik teraziyi kullanmadan önce tüfeğin düz olduğundan emin olmak için Picatinny rayında bir su terazisi kullanın. Eğimli bir nişangah, darbe noktasının sola veya sağa kaymasına neden olur ve doğruluğu etkiler.
3. Dürbünün dengelenmesi gerekiyorsa, halka vidaları gevşetin ve dürbün konumunu can hatası giderilinceye kadar ayarlayın. Tüfek dürbünün konumundan memnun kaldığınızda, vidalar arasında hareket ederek ve her seferinde küçük miktarlarda dönerek halkalarınızı çapraz bir şekilde sıkmaya başlayın. Halka vidalar için 1,2-1,5 Nm (10,6-13,3 in-lbs) tork kullanın.

PİL MONTAJI

Bu ünitenin çalışması için bir adet 1,5v AAA Pil (LR03) gerekir. Bu piller çok yaygındır ve hemen hemen her yerden satın alınabilir. Aynı boyuttaki şarj edilebilir NiCd veya NiMH piller de kullanılabilir (KR03 veya HR03). NOMİNAL GERİLİMİ 1,5V'UN ÜZERİNDE OLAN PİLLERİ KULLANMAYIN.

PİLİN TAKILMASI

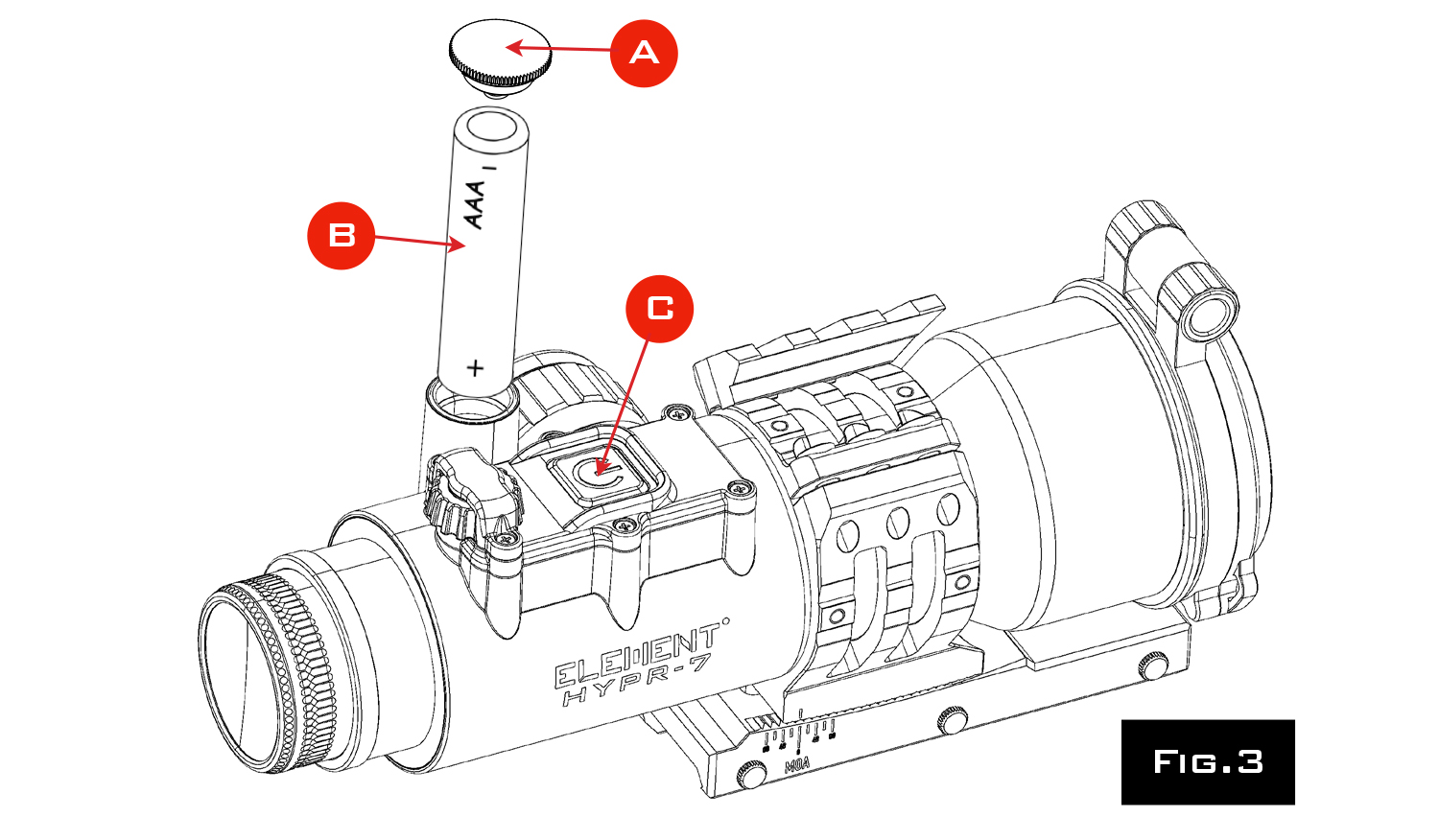

• Pil Bölmesi Kapağını sökün (Fig3, Konum A)
• Bir AAA Pilini pozitif tarafı aşağıya bakacak şekilde takın (Fig3, Konum B)
• Pil bölmesi kapağını tekrar vidalayın

CİHAZIN AÇILMASI / KAPATILMASI

Pil takıldıktan sonra dürbün, dürbünün üst kısmındaki ana düğmeye basılarak açılabilir (Fig3, Konum C). Dürbünü kapatmak için ana düğmeyi (Fig3 Konum C) bir saniyeden fazla basılı tutun. Düğme bırakıldığında dürbün kapanacaktır.

PİL ÖMRÜ

Dürbün son derece düşük güç tüketimine sahiptir; bilinen bir tedarikçiden alınan yeni bir AAA pil ortalama olarak 70 saatten fazla sürekli dürbün çalışmasına dayanır ve dürbün kapatıldığında neredeyse süresizdir. Ürün, belirli zaman aşımından sonra otomatik olarak kapanacak şekilde yapılandırılabilir. Bu, iOS veya Android uygulamasında ayarlanabilir. (Fig9)

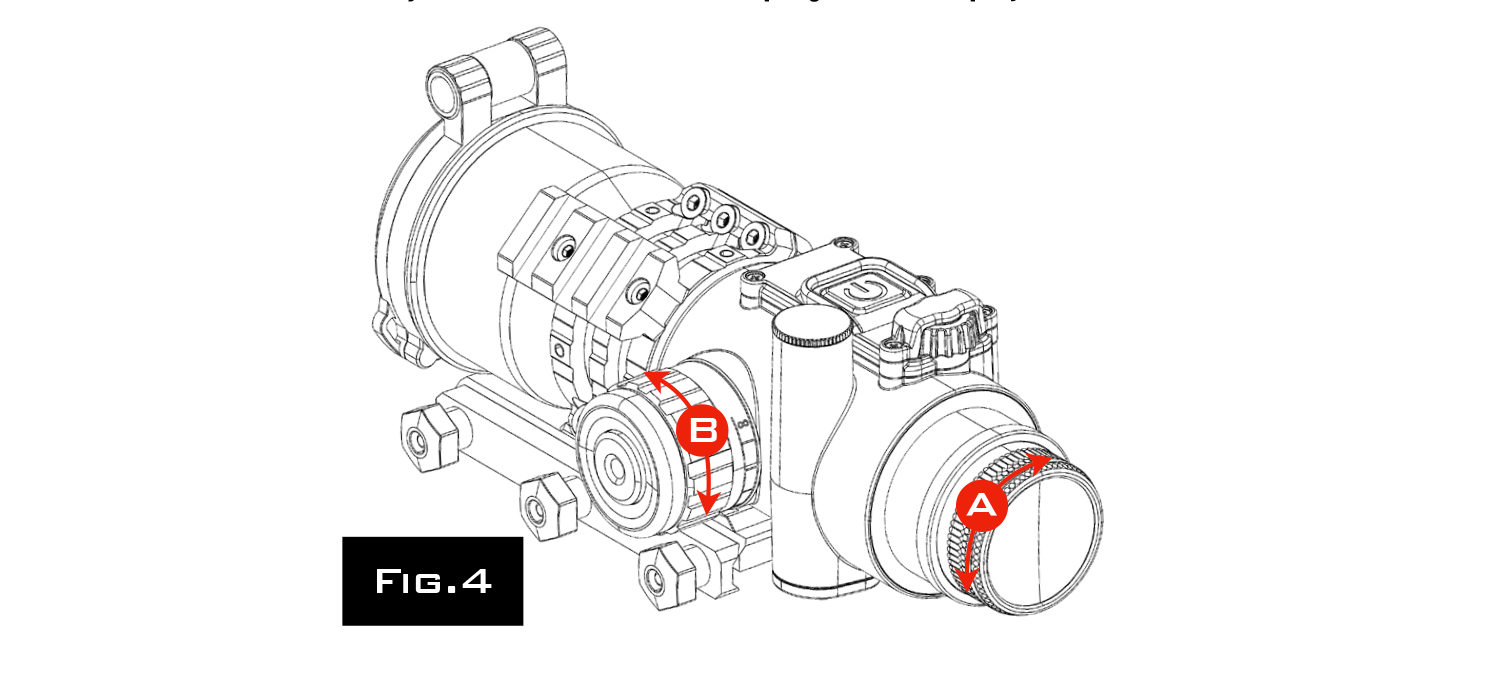

DİOPTRİ VE PARALAKS

Bakaç - Retikülün Odaklanması

Herkesin gözü farklıdır ve retikülün odakta görünmesi için oküler merceğin gözünüze göre ayarlanması gerekecektir. Bunu yapmak için, tüfek dürbününü boş veya özelliksiz bir arka plana (yani beyaz bir duvara veya mavi gökyüzüne) doğrultun ve oküler ayar halkasını, retikül optimum odakta görünene kadar saat yönünde ve saat yönünün tersine çevirin (Fig4, Konum A).

Paralaks Düğmesi - Hedefi Netleme

İyi ayarlanmış bir paralaks, retikülü hedefle tam olarak aynı odak düzlemine yerleştirip "yerinde sabitleyerek" paralaks hatası olasılığını ortadan kaldırdığından optimum hassasiyet için çok önemlidir. Ve elbette hedefinizi net bir şekilde görmenizi sağlar. Paralaksı ayarlamak için, paralaks düğmesini (Fig4, Konum B) hedefiniz odağa gelene kadar çevirin. Paralaks tekerleği harici olarak işaretlenmemiştir, ancak odak mesafeniz ünitenin ekranında yansıtılacak şekilde programlanabilir.

İsteğe bağlı olarak, birlikte verilen lens kapaklarını ve/veya lastik vizör lastiğini takabilirsiniz. Dürbün kullanımdayken arka lens kapağı pil kapağının üstüne yerleştirilebilir. Ön lens kapağında entegre bir optik yoğunluk filtresi bulunur. Kapağı açmak lensin tamamen engelsiz kalmasını sağlarken kapağın kapatılması dürbüne ulaşan ışık miktarını azaltır ve retikülün parlak koşullarda daha görünür olmasını sağlar.

BAĞLANTI

HYPR-7 Tüfek Dürbünü, doğru hesaplamalar yapabilmek için balistik bilgilerinizin yüklendiği bir profile sahip olması gereken bir bilgisayar içerir. Bu, bir arayüz görevi gören ve gerekli tüm bilgileri hızlı ve kolay bir şekilde girmenizi sağlayan, beraberindeki ELEMENT BALLISTICS iOS veya Android uygulamasını akıllı telefonunuza yüklemeniz anlamına gelir. Apple App Store veya Google Play'de “ELEMENT BALLISTICS” diye arama yapabilirsiniz.

Uygulama başlatıldığında, Bluetooth™ cihazlarına bağlanmak ve konum servislerini kullanmak için izninizi isteyecektir. Bluetooth™ Low Energy cihazlarına bağlanmak için konum hizmetleri gereklidir.Lütfen tüfek dürbününüze bağlanabilmek için bu izinleri verin. Ve bilin ki konumunuzu takip etmiyoruz ve kişisel bilgileriniz asla başkalarına aktarılmıyor.

İnternet Bağlantısı ve Konum Hizmetleri ayrıca, hassas balistik hesaplamalar için gereken sıcaklık, nem ve barometrik basınç verilerini sağlayabilen, bulunduğunuz yerde hava durumu güncellemelerine de olanak tanır. Bu veriler aynı zamanda HYPR-7'nin yerleşik sensörleri tarafından da ölçülebilir.

UYGULAMA AYARLARI

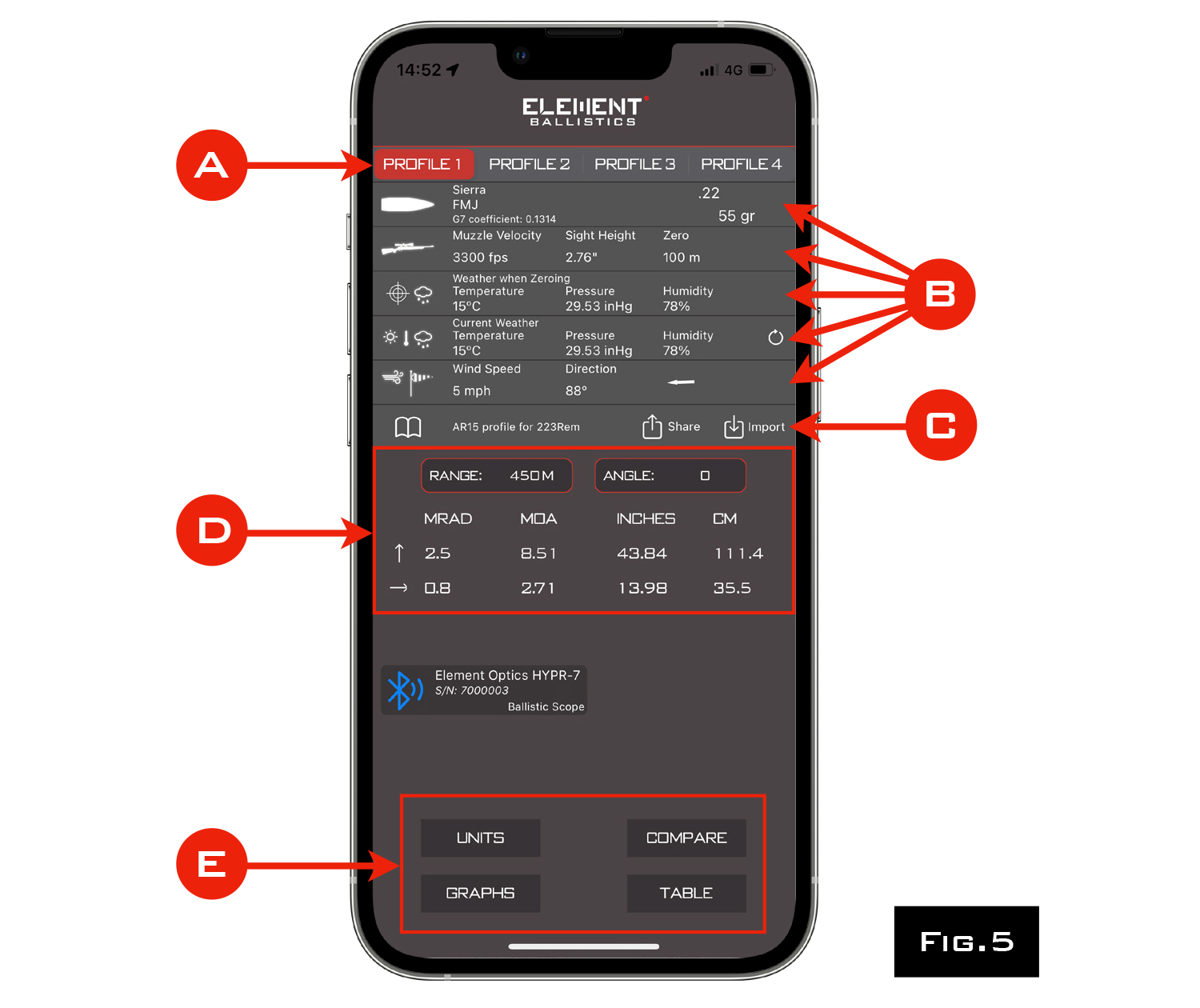

Yukarıdaki diyagram ELEMENT BALLISTICS uygulamasının ana ekran görünümünü göstermektedir.

• Dört balistik profil (A) bağımsız olarak düzenlenebilir.
• Balistik parametrelerinizi yapılandırmak için gri alanlara (B) dokunulabilir.
• Geleneksel tüfek dürbünleriyle kullanım için atış çözümleri (D)'de gösterilmektedir.
• Balistik tablo (D), farklı mesafeler için atış düzeltmelerinizi verir.

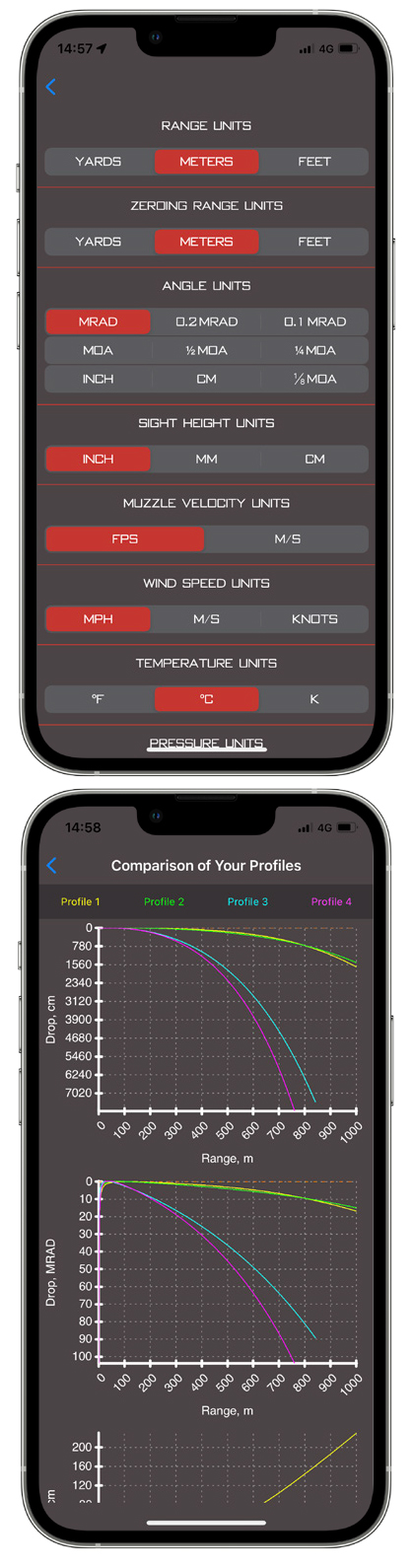

• (E) Birim Tercihleri ve Yörünge Bilgileri (grafikler ve tablolar)

Element Balistik uygulamasının ana ekranı aşağıdaki kontrol alanlarına sahiptir (Fig.5):

CİHAZINIZI EŞLEŞTİRME

Uygulamayı çalıştırırken HYPR-7'yi açarsanız (telefonunuzda Bluetooth'un etkinleştirildiğinden ve uygulamaya izin verildiğinden emin olun), dürbününüz elektronik olarak bulunacak ve telefon ekranının alt kısmında bir kart görünecektir (Fig. 6)

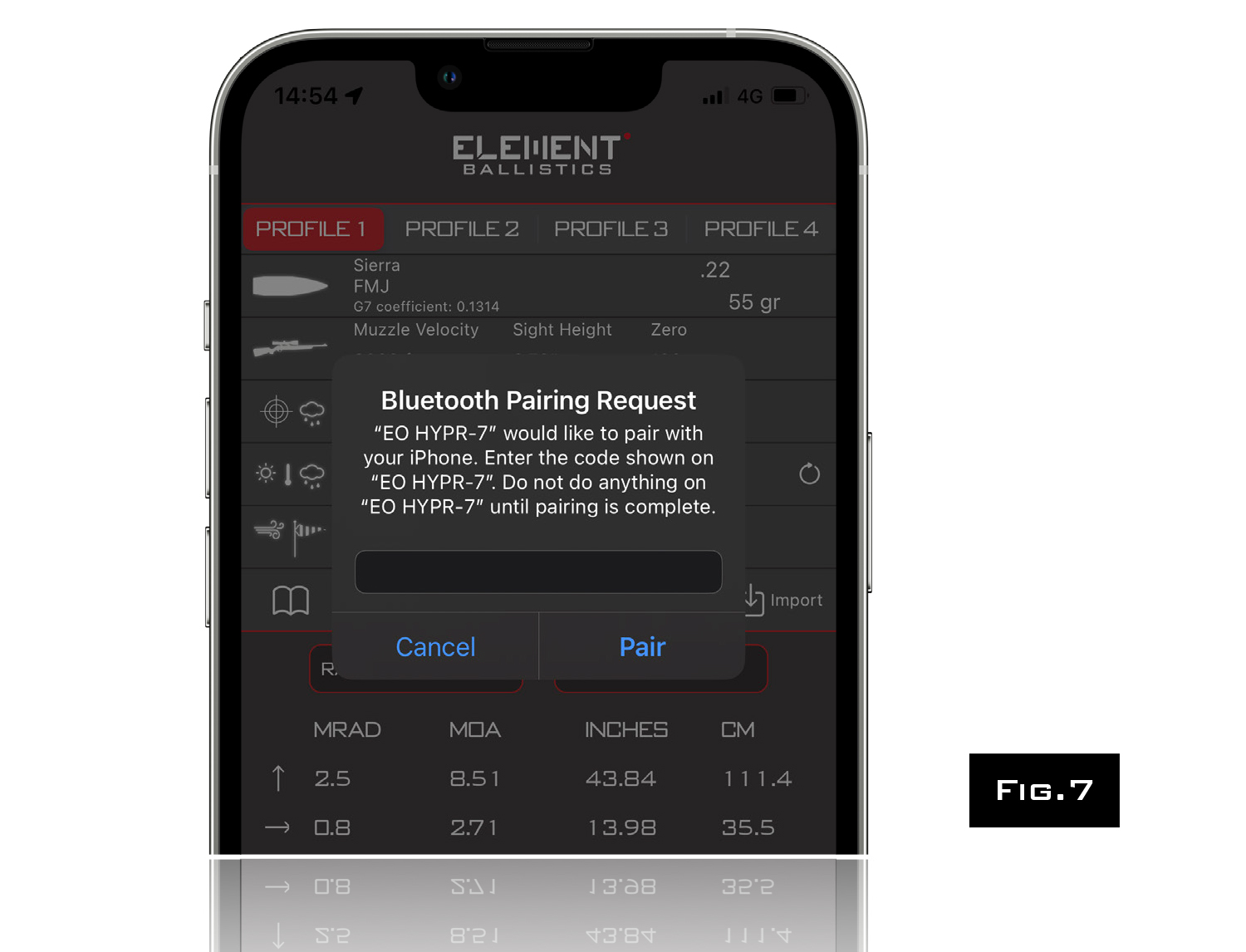

Cihazınıza bağlanmak için bağlanmak için bu karta dokunun. Cihazınıza ilk kez bağlanıyorsanız cihaz eşleştirmesi gerekecektir. Telefon, sistem standart eşleştirme isteği penceresini görüntüleyecektir (Fig.7). Bu pencere eşleştirme kodunu girmenizi isteyecektir.

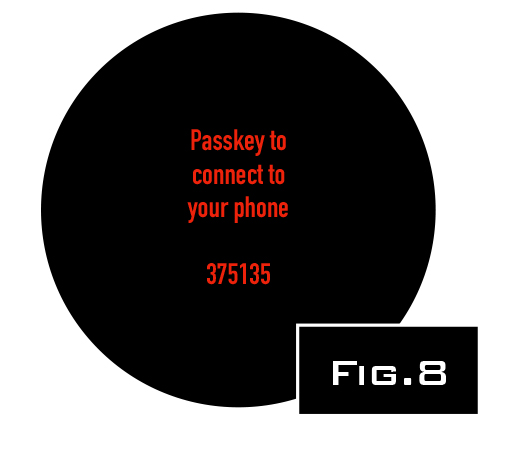

Eşleştirme kodunu bulmak için dürbüne bakmanız gerekir. Nişangâh, telefonunuzla kullanılacak altı rastgele rakamı gösterecektir (Fig.8). Eşleştirme talebi üzerine dürbün, telefonunuzda kullanılacak kodu görüntüler. Doğru kod girildiğinde, telefon gelecekte dürbününüze nasıl bağlanacağını hatırlayacak ve tekrar eşleştirme istemeyecektir.

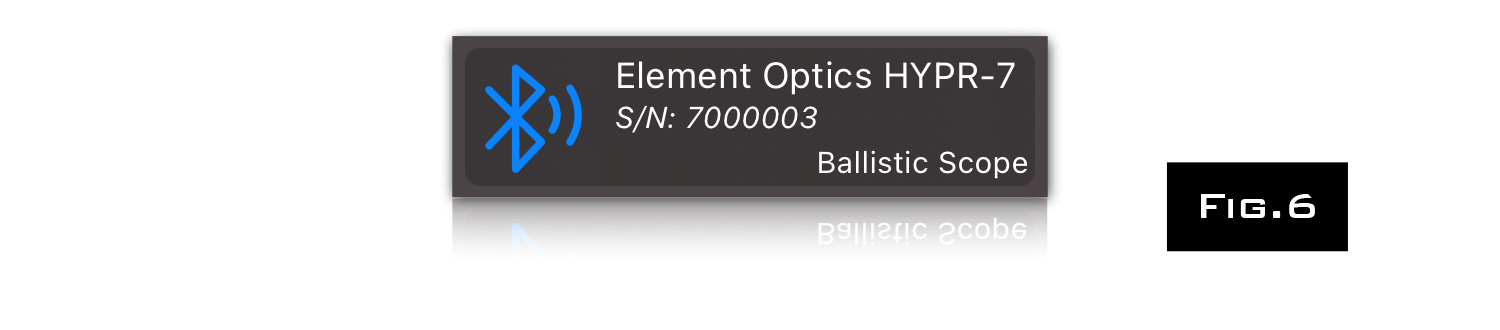

Dürbün telefonunuz tarafından keşfedildiğinde, keşif kartına dokunarak bağlanabilirsiniz (Fig.6). Ürün bağlantıyı kesmek için "bağlantıyı kes" düğmesine dokunun.

Dürbününüz bağlandığında dürbün yapılandırma ekranı (Fig.9) görünecektir.

Not 1: HYPR-7 Tüfek Dürbünü akıllı telefonunuzla eşleştirildiğinde ve bir profil yüklendiğinde, profil HYPR-7'nin çipinde saklanacak ve akıllı telefonun bağlantısı kesildiğinde bile kullanılabilir. Akıllı telefonunuzun yalnızca yeni bir profilin aktarılması gerektiğinde bağlanması gerekir.

Not2: HYPR-7'de eğim ölçer (açı), barometre (basınç), termometre (sıcaklık) ve higrometre (nem) dahil olmak üzere entegre sensörler bulunur. Bu parametreleri güncellemek için uygulamaya yeniden bağlanmanıza gerek yoktur!

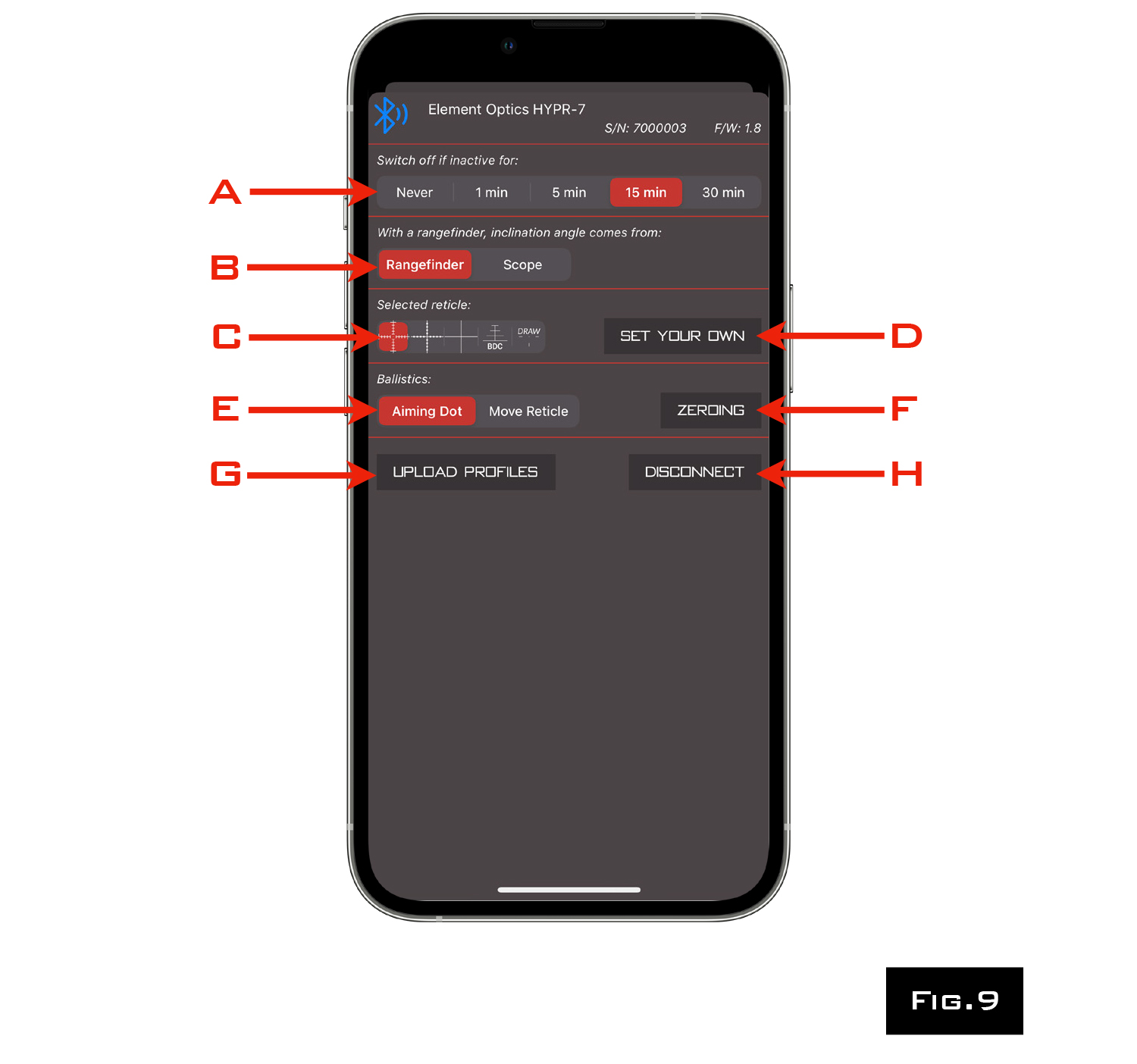

TÜFEK DÜRBÜNÜNÜN AYARLANMASI

Artık eşleştiğinize göre dürbününüzü istediğiniz gibi yapılandırmak için birden fazla ayarı değiştirebileceksiniz. Dürbün Yapılandırma Ekranı (Fig. 9) aşağıdaki bölümlere sahiptir (aşağıda etiketlendiği gibi):

A) Dürbün otomatik kapanma zaman aşımı. “Never” (Hiç bir zaman) seçeneği seçilirse dürbün ancak üst tuşa basılı tutularak kapatılabilir. Diğer herhangi bir seçenek, otomatik kapanma için bir eylemsizlik zamanlayıcısı ayarlar. Dürbün üzerinde herhangi bir kontrolün kullanılması bu zamanlayıcıyı sıfırlayacaktır. Yalnızca belirli bir süre boyunca kullanıcı hiç bir işlem yapmazsa dürbün kapanır.

B) Bluetooth™ telemetre kullanılırken hedefleme eğiminin kaynağı bu bölümde seçilebilir. “Rangefinder" (Mesafe Ölçer) seçeneği seçilirse, atış eğrisi hesaplanırken harici uzaklık ölçer tarafından ölçülen eğim kullanılacaktır. “Scope" (Dürbün) seçeneği seçilirse telemetre açı ölçümü göz ardı edilecek ve bunun yerine dürbün tarafından ölçülen eğim kullanılacaktır.

C) Bu bölümde bir dizi nişangah seçeneği seçilebilir - Bu seçenekler aşağıda gösterilecektir. Son seçenek, kullanıcı tasarımlı nişangahtır. Fig. 9'da (D) etiketli ayrı bir düğmeyi kullanarak kendi retikülünüzü oluşturabilir ve dürbüne yükleyebilirsiniz.

D) Bu düğmeye basmak sizi özel bir retikül yüklemek için ayrı bir ekrana götürecektir.

E) Bu bölüm hesaplanan balistik düzeltmelerin nasıl görüntüleneceğini seçmenizi sağlar. "Aiming Dot" (Hedefleme Noktası) seçeneği, mermi yörüngesinden dolayı hesaplanan etki noktasına karşılık gelen retikülünüzde küçük, yanıp sönen bir nokta görüntüler. "Move Reticle" (Retikülü Hareket Ettir) seçeneği, tüm nişangahı hesaplanan etki noktasında ortalanacak şekilde hareket ettirir.

F) "Zeroing" (Sıfırlama) düğmesi sizi dürbününüzü ayarlamak ve sıfırlamak için kullanılan ayrı bir ekrana götürür. Bu konu, bu kılavuzun bir sonraki bölümünde ayrıntılı olarak ele alınacaktır.

G) "Upload Profiles" (Profilleri Yükle) düğmesi, Element Ballistics uygulamasında ayarlanan dört profilin tamamını dürbününüze yükler. Bu profiller yüklendikten sonra telefonunuza bağlanmadan dürbününüzde kullanılabilir.

H) “Disconnect" (Bağlantıyı Kes) butonu konfigürasyon ekranını kapatır.

Özel retiküllerin ve balistik profillerin yüklenmesinin ek adımlarla onaylanması gerekirken, geri kalan seçenekler anında etkili olur.

Dürbününüzü sıfırlamaya başlamadan önce hangi mühimmatı kullanacağınıza karar vermeniz, namlu deliği üzerinden görüş yüksekliğini ölçmeniz ve ilk balistik profili mühimmat seçiminize uyacak şekilde yapılandırmanız gerekir.

BALİSTİK PROFİL OLUŞTURMA

Sıfırlamadan önce profilleri dürbününüze yükleyin. Yapılandırma ekranında (Fig.9), “Upload Profiles" (Profilleri Güncelle) düğmesine (Konum G) basın.

Bu, kapsam boyunca temel bir görünümdür. Konum (A), mevcut atış poligonu verileri kaynağınızı gösterir. “ZR”, menzilin mevcut balistik profilinizde sıfırlama aralığına ayarlandığı anlamına gelir. Konum (B) o anda hangi balistik profilin kullanımda olduğunu gösterir. “P1” ilk balistik profile karşılık gelir.

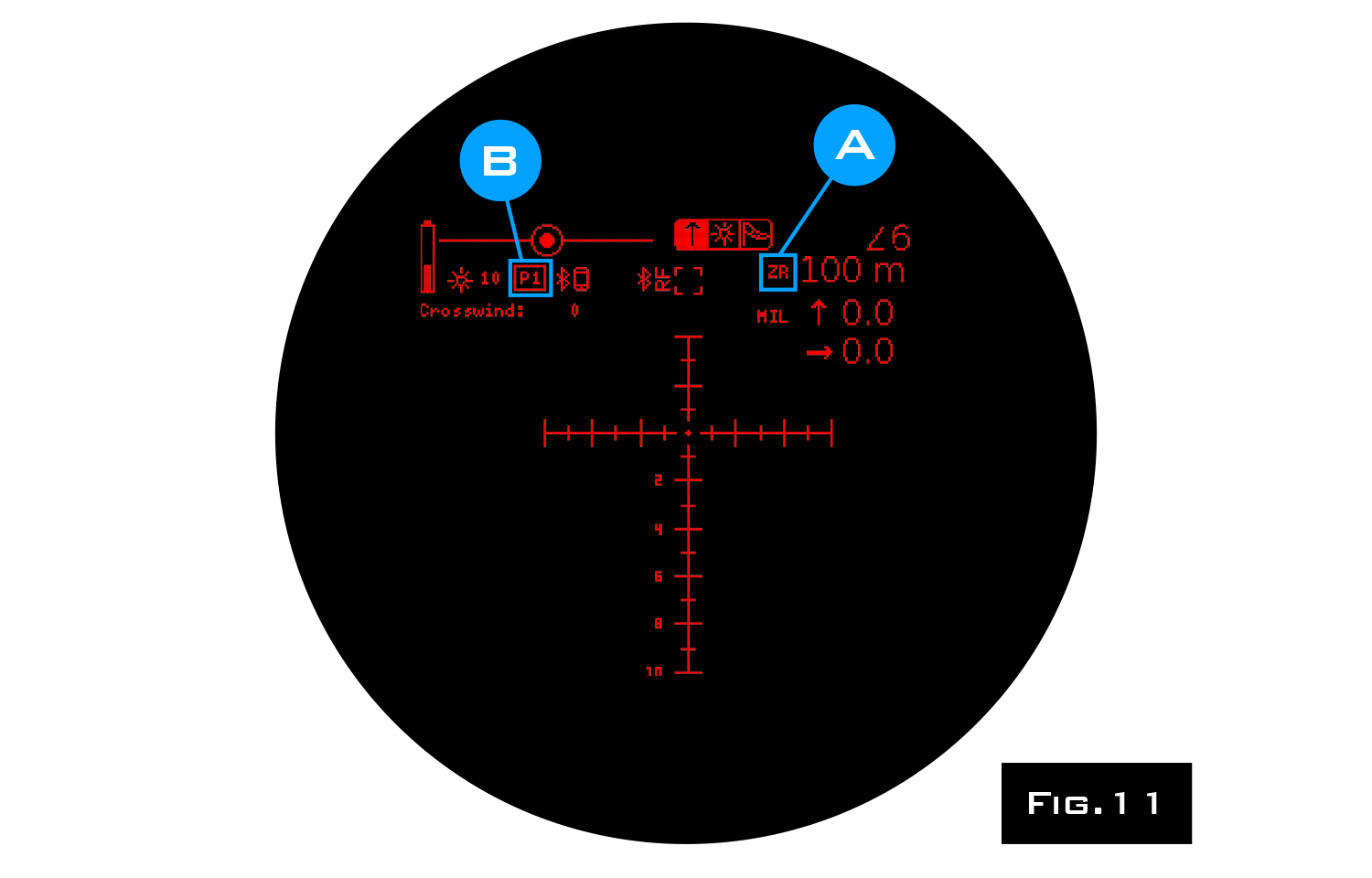

Menzil kaynağı (Fig.11, Poz.A) “ZR” dışında bir şeyse, onu sıfırlama aralığına sıfırlamanız gerekir. Odaklama taretindeki orta düğmeye basıp basılı tutarak bunu yapabilirsiniz (bkz. Fig.12).

Dürbünü sıfırlamadan önce tüfeğinizin iyi durumda olduğundan, namlunun temiz olduğundan ve kullanılacak uygun mühimmatı seçtiğinizden emin olun. Sıfırlama, tüfeğinizle ateş etmeyi ve dürbünü merminin çarpma noktasına bakacak şekilde ayarlamayı içerecektir. HER ZAMAN UYGUN SİLAH GÜVENLİĞİ VE GÜVENLİ ATIŞ PROSEDÜRLERİNİ TAKİP EDİN.

ADIM 1

Yapmanız gereken ilk şey tüfeğinizi “kağıt üzerine” almaktır. Bunu yapabilmek için namlunuzu ve dürbünü kabaca hizalamanız gerekir. Bir kolimatör veya lazer nişangah, bunu hızlı bir şekilde yapmanızı sağlayacaktır ve bu cihazlar, namlunun arkasından aşağıya bakmanın mümkün olmadığı eylemler (yarı otomatikler, lever  veya pompalılar) için tek seçenektir.

Dürbününüzü hizalamaya başlamadan önce Element Balistik uygulamasını açın ve daha önce açıklandığı gibi dürbününüze bağlanın. Dürbün yapılandırma ekranını açın (Fig.9) ve sıfırlama düğmesine (Fig.9, Poz.F) dokunun. Sıfırlama işlemi penceresi açılacaktır (Fig. 13). Önceki sıfırlama ayarlarını iptal ederek yeniden sıfırlamak için “Centre Reticle" (Merkez Şebeke) düğmesine dokunun.

Bold Action silahlarda  namlu görüşünden kaba hizalama elde edilebilir. Sürgüyü çıkarın veya tek atışta mekanizmayı açın ve tüfeği sağlam, sabit bir konuma yerleştirin. Kısa mesafeye (25 veya 50 yarda) bir hedef koyun. Biz bu hedefe ateş etmeyeceğiz, sadece ona göre hareket edeceğiz. Tambur gözü  tipi hedef muhtemelen bunun için en iyisidir çünkü yuvarlak hedefi namlunuzun içinden yuvarlak bir görüşle hizalamak daha kolaydır. Namlunuzu hedefle aynı hizaya getirin, sabit olduğundan emin olun ve ardından dürbününden bakın. Namlunuzun içindekiyle aynı "resmi" görene kadar montaj ayarlarını değiştirerek görüşü yakalamaya çalışın.

ADIM 2

Şimdi ateş etme zamanı. Güvenli bir şekilde yapılabileceğinden emin olun.

Hedefinizin arkasında güvenilir bir dayanak noktası olduğundan emin olun. Başlangıçta sıfırı elde etmek için kısa mesafedeki büyük bir hedefle başlamak gerekir, çünkü bazen yakın görüş çok uzak olabilir.

Hedefinize bir atış yapın. Unutmayın, ilk hedeflemeler orta noktadan çok uzakta olabilir. Dürbün montajını, nişangâhın merkezini mermi çarpma noktasının hemen üzerine hizalayacak şekilde ayarlayın.

Bu adım, retikül deseninin tüfek dürbünün optik merkezine yakın kalmasını sağlayarak dikey ayarlama için size daha fazla alan sağlar.

ADIM 3

Hedefinizi balistik profilinizde belirlenen son sıfırlama aralığına taşıyın. Hedefin net bir hedef noktası olmalıdır. Canlı ateş başlatmanın güvenli olduğundan emin olun. Tüfek sabit bir yere yerleştirilmelidir. Doğru profilin seçildiğinden ve mesafe kaynağının "ZR" olarak ayarlandığından emin olmak için dürbünün retikülünü kontrol edin (Fig.11). Nişan alın ve ateş edin.

Şimdi retikülü hareket ettirip kurşunun değdiği noktaya yerleştireceğiz. Element Ballistics uygulamasını açın, dürbününüze bağlanın, konfigürasyona gidin ve ardından Fig. 13'te gösterilen sıfırlama ekranına gidin. “Move Reticle" (Retikülü Taşı) butonuna tıkladığınızda Fig. 14'te gösterildiği gibi yeni bir ekran açılacaktır. “Yukarı”, “Aşağı”, “Sol” veya “Sağ” düğmelerine basmak, retikülünüzdeki iki referans çizgisini hareket ettirecektir (Fig.15).

Ana nişangahı, atış yaparken kullandığınız nişan alma noktasıyla hizalayın ve bu referans çizgilerini kurşunun çarptığı noktada kesişecek şekilde hareket ettirin. Nişangâhınızı ayarlamayı tamamlamak için “Confirm" (Onayla)'ya dokunun. Artık kurşunun çarptığı noktaya kalıcı olarak yerleştirilecek. Bunu yapmak güvenli ise, 3-5 atıştan oluşan bir grup çekin ve aynı prosedürü kullanarak retikülü grubun ortasında olacak şekilde yeniden ayarlayın.

NOT: Sıfırlama prosedürü uygulama olmadan da gerçekleştirilebilir. HYPR-7'nin ana menüsüne erişmek için güç düğmesine (Fig 16, Konum D) basın ve "Zeroing" (Sıfırlama)'yı seçin

ADIM 4

Tüfeğinizi sabit bir yere yerleştirin ve seviyeyi kontrol etmek için bir su terazisi veya dürbünün üstüne yerleştirilen bir elektronik su terazisi (pil kapağı düz bir platform sağlayabilir) kullanın.

Dürbünü mükemmel bir seviyeye getirmek için geri kalanını ayarlayın. Dürbünün düz olduğundan emin olduğunuzda Element Balistik uygulamasını açın ve daha önce açıklandığı gibi dürbününüze bağlanın. Skop konfigürasyon ekranını açın (Fig.9) ve sıfırlama düğmesine dokunun (Fig.9 Poz.F). Son olarak “Reset Levels" (Seviyeleri Sıfırla)'ya dokunun ve ardından kapsamınızı kalibre etmeyi onaylayın.

Artık dürbününüz sıfırlandı, kalibre edildi ve kullanıma hazır.

BALİSTİK ÖZELLİKLERİN KULLANIMI

HYPR-7'nin en önemli özelliklerinden biri de dahili balistik bilgisayarıdır. Uygun bir balistik profil oluşturulduktan ve bu kılavuzda daha önce açıklandığı gibi dürbüne yüklendikten sonra, mermi yörüngesi, telefon bağlantısı olmadan dürbün tarafından tamamen bağımsız olarak hesaplanabilir. Hesaplama için gereken ana girdi hedefe olan mesafedir.

Bu mesafeyi girmenin dört ana yolu vardır:

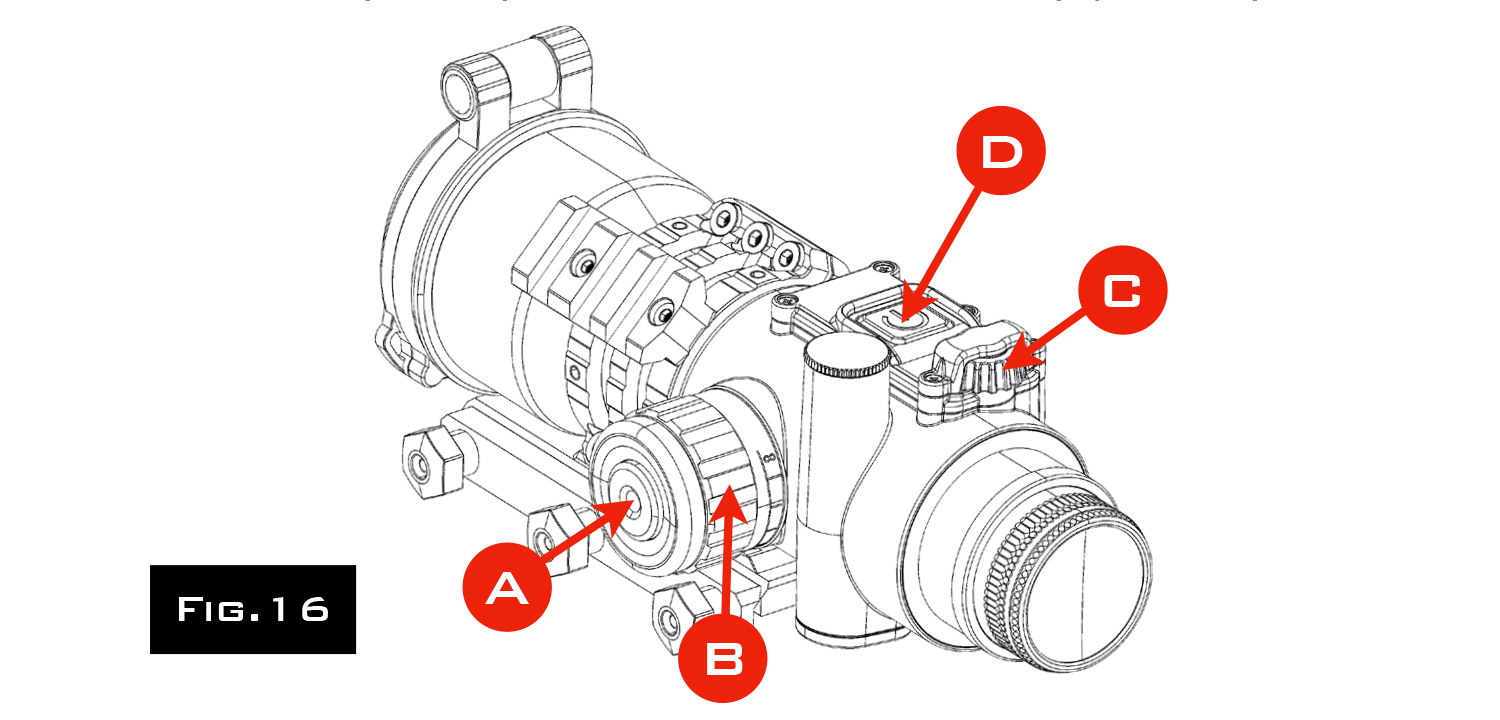

1) Odaklama taretindeki mod düğmesinin (Fig.16, Konum A) basılı tutulması, mevcut profil için geçerli mesafeyi sıfırlama mesafesine ayarlar.

2) Paralaks tekerleğinin döndürülmesi Fig.16, Konum B) bir mesafe tahmini sağlar. Bu tahmin yalnızca yaklaşık 100 yardaya kadar güvenilirdir.

3) Mesafe, dürbünün üst kısmındaki bir çark döndürülerek manuel olarak girilebilir (Fig.16, Konum C). Bu fonksiyon için Giriş Modunun “Yükseklik”te (sol simge, Fig.17 Poz.F) olması gerekir.

4) Mesafe uyumlu bir lazer telemetreden elde edilebilir (daha sonra açıklanacaktır).

Mesafe değiştirildiğinde mermi yörüngesi yeniden hesaplanacak, retikül tahmini darbe noktasına göre ayarlanacak ve hesaplanan düzeltmeler retilül üzerinde görüntülenecektir.

EKRAN YÖNLENDİRMESİ

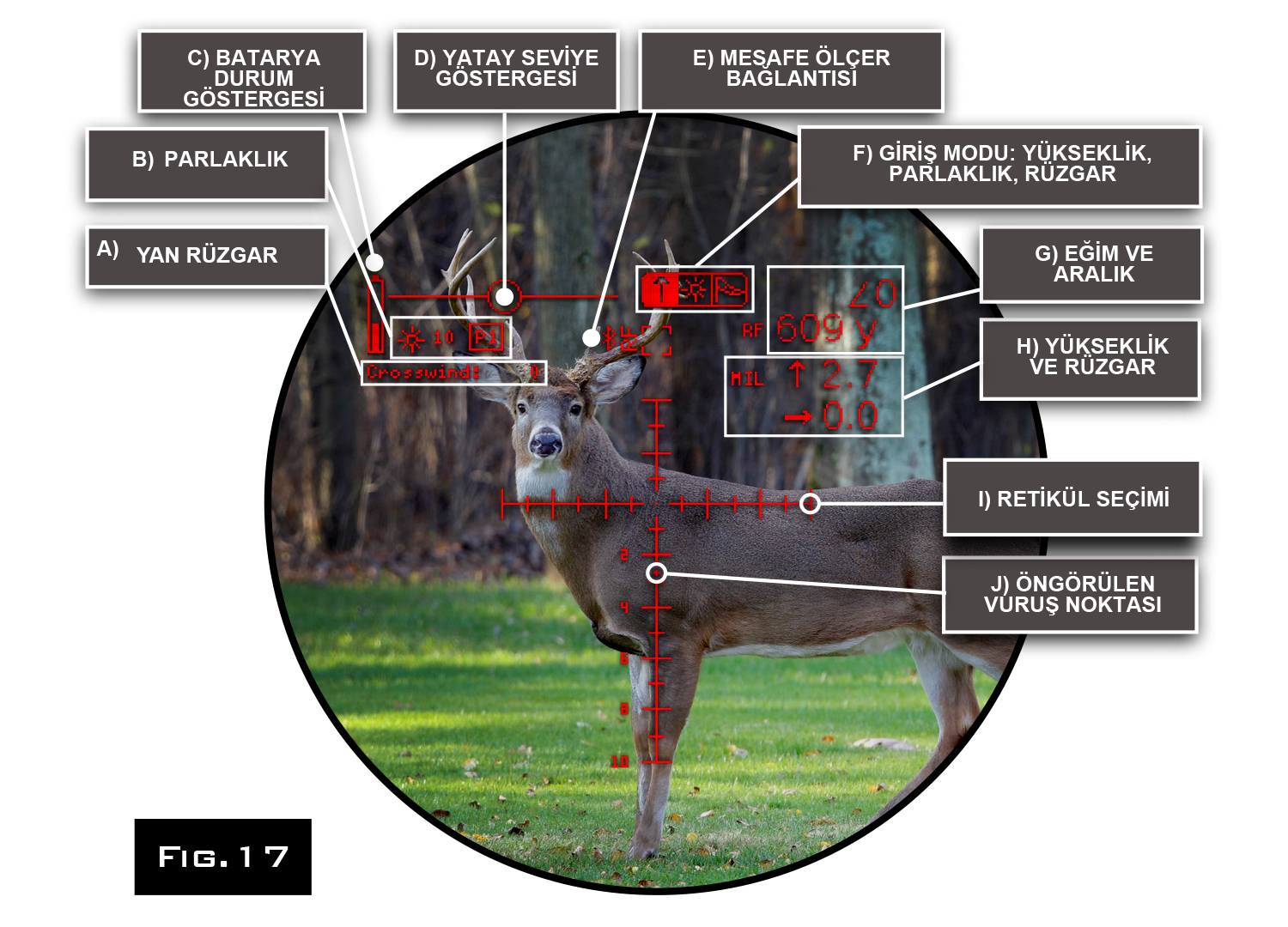

A) YAN RÜZGAR: "Rüzgar" giriş modunu (Fig.17, Poz.F, simge 3) seçmek için mod düğmesine (Fig.16, Poz.A) basılarak ve giriş kadranı çevrilerek (Fig.16, Poz.A) aranabilir. (Fig.16, Konum C) saat yönünde (sağdan rüzgar) veya saat yönünün tersine (soldan rüzgar).

B) PARLAKLIK VE PROFİL: Ekran Parlaklığının 15 ayarı vardır ve parlaklık giriş modunu (Fig. 17, Konum F, simge 2) seçmek için mod düğmesine (Fig. 16, Konum A) basılarak ve ardından yukarı veya aşağı çevirmek için giriş kadranını (Fig. 16, Konum C) kullanın. Profil simgesi kullanılan profili gösterir (P1, P2, P3 veya P4). Bunlar, güç düğmesine (Fig.16, Konum D) basılarak, “PROFİL” seçilerek ve profil numarasını seçmek için giriş kadranı kullanılarak kapsam dahilinde seçilebilir.

C) PİL MONİTÖRÜ: Pil seviyesini gösterir. Pil aşırı derecede azaldığında, dürbün, balistik hesaplayıcıyı kapatan ancak yine de nişangâhı kullanmanıza izin veren "Acil Durum Modu"na geçecektir. Bu size pili değiştirmeniz için birkaç saat verecektir.

D) CANT GÖSTERGESİ: Kapsamın seviyeli olup olmadığını gösterir. Düzey olduğunda, ortadaki dairede bir nokta görünecektir.

E) MESAFE BULUCU BAĞLI: Bu simge, bir telemetre Bluetooth ile bağlandığında görünür. Kare, telemetre modülünün ışınını yerleştirebileceğiniz bir “hedef noktasıdır”. Bu nişan noktasına sahip olmak, küçük hedeflerin menzilini tam olarak belirlemenize olanak tanır.

F) GİRİŞ MODU: Giriş kadranı ile hangi parametreyi ayarladığınızı söyler (Fig. 16, Konum C). Mod düğmesine basıldığında (Fig.16, Konum A) üç mod arasında geçiş yapılır: Yükseklik, Parlaklık ve Rüzgar.

G) EĞİM VE ARALIK: Balistik hesap makinesi için en önemli iki giriş parametresi. Eğim, eğim ölçer tarafından otomatik olarak ölçülür ve aralık, Balistik Özelliklerin Kullanımı başlığında gösterilen yöntemlerden biri kullanılarak girilir. Giriş kaynağı “ZR”, “MAN”, “RF” veya “FOCUS” olarak gösterilir.

H) YÜKSEKLİK VE RÜZGARLIK: Seçilen belirli profil ve mesafe için ateşleme çözümünüzü gösterir. Birimler “MIL”, “MOA”, “CM”, “INCH” veya “CLICKS” olarak gösterilir. Bu otomatik olarak hesaplanır.

I) RETICLE: Nişangah uygulama içerisinde seçilebilir. Daha fazla ayrıntı bir sonraki başlıkta gösterilecektir.

J) ÖNGÖRÜLEN ETKİ NOKTASI: HYPR-7, mermi düşüşünüzü ve sürüklenmenizi hesaplar ve size merminizin nereye ineceğini gösterir. Tüm nişangahınızın hareket etmesini isteyip istemediğinizi veya nişangâhın üzerine yanıp sönen bir hedefleme noktasının yansıtılmasını isteyip istemediğinize göre seçebilirsiniz. Bu, uygulamadaki konfigürasyon ekranından ayarlanabilir (Fig.9, Poz.E)

RETİKÜLLER

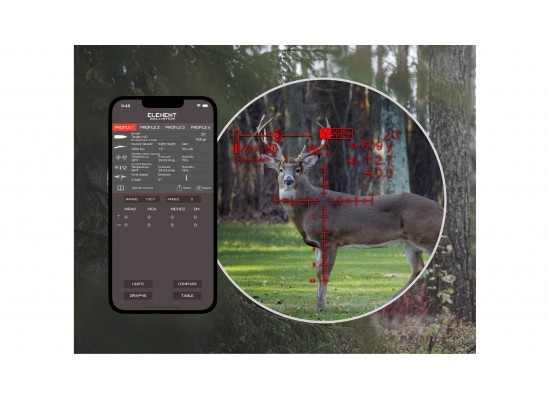

HYPR-7'nin dijital ekranı sonsuz retikül tasarımına olanak tanır. 4 standart retikül, bir akıllı retikül ve kendi ihtiyacınıza göre retikül tasarlama seçeneği sunuyoruz.

STANDART RETİKÜLLER

•  “Hash” retikülleri, Element APR retikül ailesini temel alır ve numaralandırılmış tutma noktaları sağlar. Birimler tercihlerinize göre otomatik olarak MRAD veya MOA'ya ayarlanır.
•  “Mil-Dot” nişangahı geleneksel, tanıdık bir askeri tasarımdır.
•  "Simple Crosshair" (Basit Artı İşareti) retikül, açısal birimlerle düşünmek istemeyen ve dürbünün nişan alma noktanızı değiştirme yeteneğine güvenmeyi tercih eden kullanıcılar için tasarlanmıştır. Bu retikül, balistik hesap makinesinin yansıttığı nişan alma noktasını görmenizi kolaylaştırır.

AKILLI RETİKÜL: LIVE BDC

LIVE BDC nişangahı HYPR-7'nin potansiyelini sergiliyor. Piyasadaki diğer tüm BDC retiküllerinin doğasında olan sorun, bunun sabit olmasıdır; değişen koşullara uyum sağlayamaz ve merminizin yörüngesine mükemmel şekilde uyacak şekilde yapılamaz.

HYPR-7, sizin tarafınızdan seçilen mesafe değerleri ve bu mesafeler için rüzgar tutuşu ile tam balistik profilinize dayalı bir BDC nişangahı oluşturur. Bu retikül yalnızca gün boyunca değişen atmosferik koşullara uyum sağlamakla kalmaz (yani hava yoğunluğu değiştikçe bunu telafi eder), aynı zamanda eğim açınız değiştikçe yeniden hesaplama yapar ve esner/sıkıştırır.

Bu retikül, bir hedefin menzilini belirlemek için zamanınız olmadığında veya harici bir telemetre bağlamak istemediğinizde en iyi şekilde kullanılır. Basitçe tutun ve ateş edin; oyunun kurallarını tamamen değiştirecek!

RETİKÜL ADIM MESAFESİNİN AYARLANMASI

Her balistik profilin tüfek parametreleri menüsüne yansıtılmasını istediğiniz mesafeleri manuel olarak girmeniz gerekecektir (Fig. 17, Konum A). Bunun manuel olmasının nedeni, her tutma hattı arasında iyi bir aralık sağlamaktır. Mesafeler birbirine çok yakınsa çizgiler ve sayılar üst üste gelecek ve okunamayacaktır. Havalı tüfek saçmaları ve tatar yayı gibi yavaş mermilerin birbirine daha yakın adımlara ihtiyacı olacaktır (örneğin 20 m), düz atışlı merkez ateşliler ise daha büyük adımlara (100-200 m/yds) ihtiyaç duyacaktır. Bu adımlar sıfır mesafenizden ölçülür; yani 110 m'de sıfırlanırsanız ve adımınızı 100 m'ye ayarladıysanız karmalarınız 210, 310 vb. olarak yansıtılacaktır.

KENDİ RETİKÜLÜNÜZÜ ÇİZMEK

HYPR-7 Sistemi kendi retikülünüzü çizmenize ve yüklemenize olanak tanır.

Özel retikülleri yüklemek için Element Ballistics uygulamasını kullanarak HYPR-7'ye bağlanın, yapılandırma penceresine girin ve “Set Your Own" (Kendiniz Ayarlayın) seçeneğine tıklayarak 5. seçeneği seçin (Fig. 9, Konum CveD).

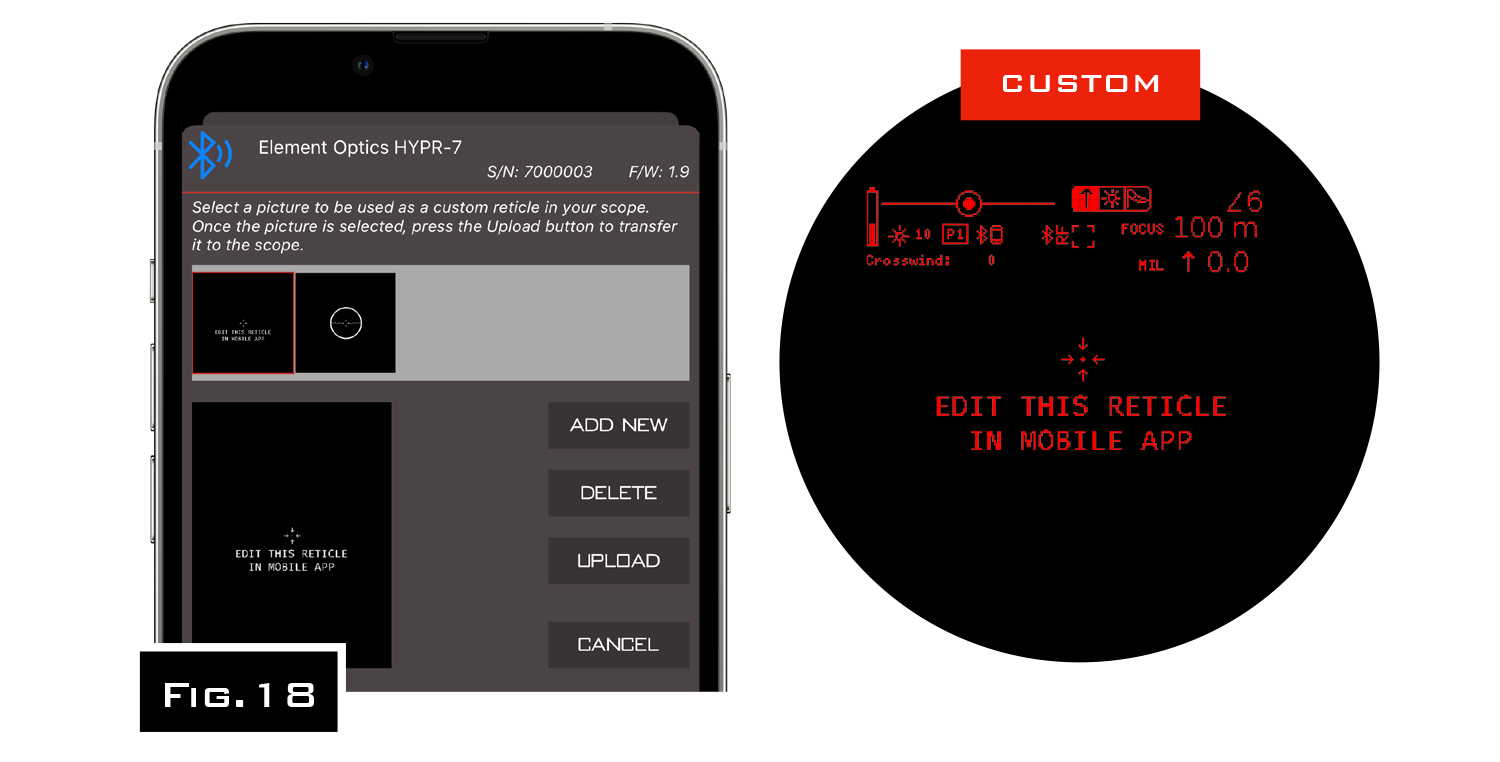

Özel bir retikül tasarımı seçmenizi isteyen bir pencere açılacaktır (Fig.18). Yeni bir tasarım eklemek için “Add New" (Yeni Ekle)'ye tıklayın ve tasarımınızı yüklemenizi sağlayacak açık bir pencere açın.

Kendi retikülünüzü belgelerinizden veya iCloud klasörlerinizden yükleyebilirsiniz. Çizimin kanvas ebadı 301 piksel genişliğinde, 401 piksel yüksekliğinde olmalı ve siyah arka plan üzerine beyaz renkte olmalıdır. Hedefleme merkezi, 151. sütun ve 201. satırın tam ortasında olmalıdır. Bir piksel yaklaşık olarak 0,308 MOA'ya (18 saniyelik açı) karşılık gelir.

Tasarımınızı ekledikten sonra “Upload" (Yükle)'ye basın (Fig. 18), nişangâh HYPR-7'nize gönderilecektir.

HARİCİ MESAFEÖLÇER KULLANIMI

HYPR-7'nin Bluetooth™ bağlantısı, harici telemetreye akıllı bağlantı kurulmasına olanak tanır. Bu, menzili sisteme otomatik olarak girerek hedefe ulaşma sürecini önemli ölçüde hızlandırır.

HYPR-7'deki aksesuar rayına monte edilen küçük bir Mesafe Ölçme Modülü (ayrıca satılır) tasarladık. Telemetre, HYPR-7 ekranındaki (Fig. 19, Konum A) bir hedef noktasıyla hassas bir şekilde hizalanmasına ve bu konumda sabitlenmesine olanak tanıyan bir gimbal yuvasına sahiptir.

MESAFEÖLÇER IŞIĞININ HİZALANMASI

1. Mesafe Ölçme Modülünü HYPR-7 Unimount üzerindeki Aksesuar rayına veya tüfeğinizin harici bir montaj noktasına bağlayın. Telemetreyi ve dürbünü birbirine mümkün olduğunca yakın tutmak için HYPR-7 üzerindeki montaj konumunun kullanılması tavsiye edilir - Bu, ışın hizalamasına yardımcı olacaktır.
2.  Mesafe bulma modülü üzerindeki yalpa çemberi kelepçesini, modülü kelepçenin içinde hareket ettirebilecek duruma gelinceye kadar gevşetin.
3. Telemetreyi açmak, telemetreyi otomatik olarak dürbünle bağlayacak ve HYPR-7 ekranında “RF” Simgesi görünecektir:
4. RF modülü üzerindeki “MODE” düğmesine basıldığında görünür bir lazer etkinleştirilecektir. Işın RF Simgesindeki hedef noktasına inene kadar modülü hizalayın ve bu konumu kilitlemek için gimbal kelepçesini sıkın.

İPUCU: Dürbün ile uzaklık ölçer arasındaki sapma nedeniyle, lazer yalnızca belirli bir mesafedeki hedef noktasıyla mükemmel şekilde hizalanacaktır. Daha uzun mesafelerde hizalamayı iyileştirmek için ışın konumunu 50 m/yd veya daha uzağa ayarlayın.
